ZPB型氣、水兩用噴射泵總成
本泵總成主要供、大型水泵，去掉底閥后，能吸上引水，實現水泵無底閥運行，既能減輕勞動程度，又能達到顯著的節電效果，一般噸水節電在5%～27%。
一、ZPB型噴射泵總成的型號規格
|
工作介質 |
型號 壓力 |
ZPBD型 |
ZPBZ型 |
ZPBG型 |
|
工作壓力水 |
Kgf/Cm2 |
2~16 |
16~40 |
40~100 |
|
壓力氣（汽） |
Kgf/Cm2 |
2~5 |
2~5 |
2~5 |
|
控制工作介質閥門型號 |
J41—16 |
J43（53）H—40 |
J43（53）H—100 |
|

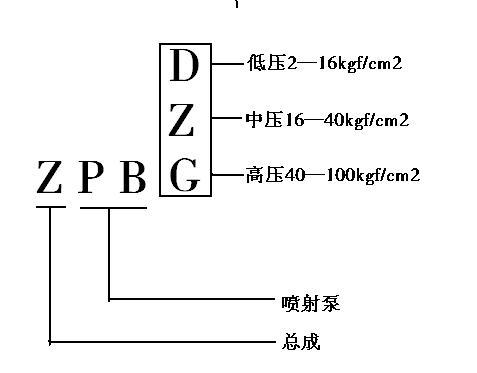

二、型號標記
三、安裝使用狀況。
根據水泵使用現場，可分為單臺與多臺水泵運行的安裝形式。
單臺水泵的安裝，每臺噴射泵只對該臺水泵進行吸氣吸上引水。
多臺水泵安裝如圖所示。這種安裝形式多臺水泵共同使用各臺噴射泵，由于在煤礦井下主泵房使用時，采用多工作介質（即高壓水、壓縮空氣、備用水源）為動力，和多臺噴射泵并聯，互為備用，做到了任意一臺噴射泵工作時能啟動任意一臺水泵，實現了井下中央水泵房全去掉水泵底閥。稱該安裝形式為多動力，多臺噴射泵并聯互為備用上水系統。
四、注意事項。
1、開放小型高壓閥門時：當采用截止閥時要注意把閥門開大，防止因開放小時水流量不足不能使噴射泵工作；當采用旋塞閥時要注意緩慢開放，避免因突然開放造成液壓撞擊而損壞噴射泵。
2、水泵取消底閥后，應把水泵平衡時的氣水引到吸水管內，同時要求水泵兩側盤根嚴密不漏氣，防止氣水管和盤根在噴射泵工作時空氣進入泵體影響吸水效果。
